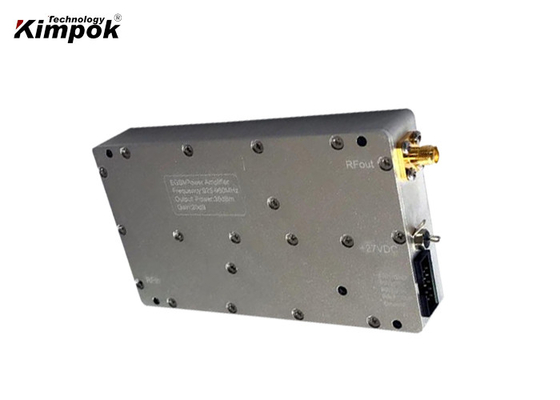

28V ο ενισχυτής 43dBm δύναμης ΣΥΝΕΧΟΥΣ υψηλής δύναμης RF υποστηρίζει 5750 MHZ-5850 MHZ

5750-5850 MHZ, ή προσαρμοσμένος

≥43dB±1dB

Το κέρδος ρυθμίζει

31dB, βήμα 1dB

44dBm ±0.5dB

27VDC ±1dB ≤2.5A

125*75*20mm 180*90*25mm (5800MHz)

Κλείσιμο: άνω των υψηλός-VSWR,

Μετά από το καθάρισμα προβλήματος, σφυγμός 5V σε PIN7 στο καινούριο ξεκίνημα PA

I/O λιμένας

2x5Pin, 2.54mm, αρσενικό

PIN2: 1dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT)

PIN4: 2dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT)

PIN6: 4dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT)

PIN8: 8dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT)

PIN10: 16dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT)

PIN1: GND

PIN3: Pf (μπροστινή δύναμη RF, 0.05V/dB, ανώτατη σειρά 3-3.5V, 20dB)

PIN5: VA (συναγερμός VSWR, συναγερμός: 3.5V Κανονικός: 0V)

          Δημόσιες σχέσεις (δύναμη, 0.05V/dB, ανώτατη σειρά 3-3.5V, 10dB)

PIN7: Το EN (5V: PA ΜΑΚΡΙΆ Κρεμάστε στον αέρα ή να στηρίξει: PA ΕΠΆΝΩ)

          TV (Temp: 0.01V/℃)

PIN9: 5V (έξω +5V)
