Λεπτομέρειες:
|
| Όνομα: | Ενισχυτής δύναμης υψηλής δύναμης RF | συχνότητα: | 1250MHz |
|---|---|---|---|
| Δύναμη παραγωγής RF: | 60dBm | Τάση εργασίας: | 28VDC±1V |
| Διάσταση: | 310*92*25mm | Λειτουργώντας ρεύμα: | 7A |
| Υψηλό φως: | 60dBm ενισχυτής δύναμης RF,Ασύρματος ενισχυτής δύναμης εξοπλισμού RF,1250MHz ενισχυτής δύναμης RF |
||

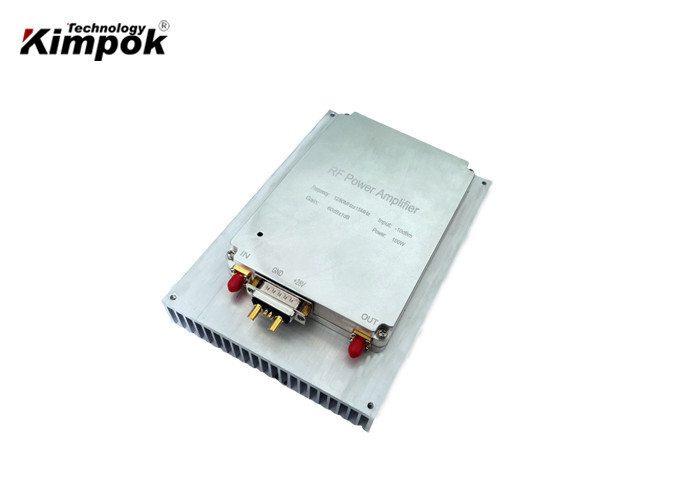

100W ενισχυτής δύναμης υψηλής δύναμης RF με 60dB 1250MHz για τον ασύρματο εξοπλισμό
Χαρακτηριστικά γνωρίσματα:
Κύρια προδιαγραφή:
| Αριθ. | Στοιχείο | Απαιτήσεις | |
| 1 | Φάσμα συχνότητας | 1250 MHZ ± 15 MHZ ή προσαρμοσμένος | |
| 2 | Πηγή σημάτων | ευρείας ζώνης πηγή μεγάλου θορύβου | |
| 3 | Ανώτατος ικτάλουρος | 60dBm±1dB (πέρα από τη συχνότητα στην ίδια θερμοκρασία) | |
| 60dBm±1dB (πέρα από τη θερμοκρασία στην ίδια συχνότητα) | |||
| 4 | Ο ικτάλουρος ρυθμίζει |
I/O Option1 (Προεπιλογή) |
Εάν ο πραγματικός-ικτάλουρος δεν είναι ίσος με το στόχος-ικτάλουρο σε κάθε 60 δευτερόλεπτα, η ανάγκη αξίας ATT να αυξηθεί ή να μειωθεί από το βήμα 1dB στη σειρά 0-31dB, μέχρι τον πραγματικός-ικτάλουρο είναι ίσος με το στόχος-ικτάλουρο. |
| I/O Option2 |
50-60dBm από YONLIT M&C Ο ικτάλουρος θα είναι για 37dBm χωρίς M&C |
||
| 5 | Λιμένας VSWR RF | ≤1.5 | |
| 6 | Τάση εργασίας | 28VDC±1V | |
| 7 | Λειτουργώντας ρεύμα | <5> | |
| 8 | Συνδετήρας RF | SMA-θηλυκό, 50 ωμ | |
| 9 | Διάσταση | 310*92*25mm (αποκλειστικός συνδετήρας) | |
| 10 | Λιμένας παροχής ηλεκτρικού ρεύματος | Πυκνωτής τράβηγμα-πυρήνων | |
| 11 | Θερμοκρασία εργασίας | -25~+65℃ | |
| 12 | Προστασία | Κλείσιμο περισσότερο από 75℃, αυτόματος-καινούριο ξεκίνημα λιγότερο από 50℃ | |
| Κλείσιμο όταν δύναμη περισσότερο 15W, αυτόματος-καινούριο ξεκίνημα μετά από για τη δεκαετία του '30 | |||
I/O Option1 (προεπιλογή): Παράλληλο DB15Female
| DB15Femal | Περιγραφή | IN/Out |
| PIN1 | 1dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT) | |
| PIN2 | 2dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT) | |
| PIN3 | 4dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT) | |
| PIN4 | 8dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT) | |
| PIN5 | 16dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT) | |
| PIN7 | Δημόσιες σχέσεις (σειρά δύναμης, 0.05V/dB, 10dB RF, το 2-2.3V@40dBm) | Έξω |
| PIN10 | Pf (μπροστινή σειρά δύναμης, 0.05V/dB, 20dB RF, το 2-2.3V@47dBm) | Έξω |
| PIN11 | Το EN (5V: PA ΜΑΚΡΙΆ Κρεμάστε στον αέρα ή να στηρίξει: PA ΕΠΆΝΩ) | |
| PIN12 | TA (συναγερμός θερμοκρασίας, συναγερμός: 5V, κανονικά: 0V) | Έξω |
| PIN13 | VA (συναγερμός VSWR, συναγερμός: 5V, κανονικά: 0V) | Έξω |
| PIN14 | TC (θερμοκρασία: 0.01V/1℃, 0.75V @25 ℃) | Έξω |
| PIN15 | GND | GND |
I/O επιλογή 2: DB9Female για YONLIT M&C
| DB9Female | Περιγραφή | IN/Out |
| PIN1 | PA στο δείκτη 4.9V | Έξω |
| PIN3 | Εξωτερικός έλεγχος ALC, εισαγμένη σειρά 0-5V) | |
| PIN4 | Παροχή ηλεκτρικού ρεύματος 5V | Έξω |
| PIN5 | Pf (μπροστινή δύναμη RF, Max: 0-5V, 20dB χτύπησε) | Έξω |
| PIN6 | Το EN (5V: PA ΜΑΚΡΙΆ Κρεμάστε στον αέρα ή να στηρίξει: PA ΕΠΆΝΩ) | |
| PIN7 | TA (συναγερμός θερμοκρασίας, συναγερμός: 5V, κανονικά: 0V) | Έξω |
| PIN8 | VA (συναγερμός VSWR, συναγερμός: 5V, κανονικά: 0V) | Έξω |
| PIN9 | GND | GND |
FAQ:
Q1: Τι μπορώ να αγοράσω από σας;
Ψηφιακή AV συσκευή αποστολής σημάτων COFDM, ραδιο, αναλογική τηλεοπτική συσκευή αποστολής σημάτων πλέγματος IP, ραδιο πομποδέκτης στοιχείων, και κύριος πίνακας cOem δεκτών συσκευών αποστολής σημάτων.
Q2: Γιατί θα έπρεπε να σας επιλέξω;
Η ομάδα Ε&Α πυρήνων μας προέρχεται από το πρώτης τάξεως πανεπιστήμιο στην Κίνα, σημαντική στην εφαρμοσμένη μηχανική επικοινωνίας. Πιστεύουμε ότι η ασύρματη επικοινωνία θα κρατήσει να αναπτυχθεί στις επαγγελματικές αγορές στο μέλλον.
Q3: Έχετε μια ελάχιστη ποσότητα διαταγής;
Κανένα όριο MOQ, 1pc δεν είναι αποδεκτό.
Q4: Τι είδους η υπηρεσία προϊόντων μπορεί εγώ να έχει;
COem & υπηρεσία ODM.
Q5: Ποια είναι η εξουσιοδότηση προϊόντων;
Προσφέρουμε την δύο-έτος-εξουσιοδότηση και την ισόβια συντήρηση.
Q6: Ποια είναι η μέση χρονική ανοχή;
5-7 εργάσιμες ημέρες για το κανονικό πρότυπο, και 20-30 εργάσιμες ημέρες για το προσαρμοσμένο πρότυπο.
Q7: Ποια είδη μεθόδων πληρωμής δέχεστε;
Δεχόμαστε τη μεταφορά, τη Western Union, PayPal, ή το πληρωμή μετρητοίς τραπεζών.
Q8: Μπορείτε να παρέχετε τη σχετική τεκμηρίωση;
Ναι, μπορούμε να παρέχουμε την περισσότερη τεκμηρίωση συμπεριλαμβανομένων των πιστοποιητικών της ανάλυσης/της προσαρμογής Χώρα προέλευσης, και άλλα έγγραφα εξαγωγής όπου απαιτείται.
