Λεπτομέρειες:
|
| Όνομα: | Γραμμικός ενισχυτής δύναμης | Συχνότητα: | 500-2400MHz |
|---|---|---|---|
| Δύναμη παραγωγής RF: | 50dBm | Τάση εργασίας: | 28VDC±1V |
| Διάσταση: | 175*136*25mm | Βάρος: | 2kg |
| Υψηλό φως: | 500Mhz ενισχυτής υψηλής δύναμης RF,2400Mhz ενισχυτής υψηλής δύναμης RF,28VDC υψηλή δύναμη ενισχυτών RF |
||

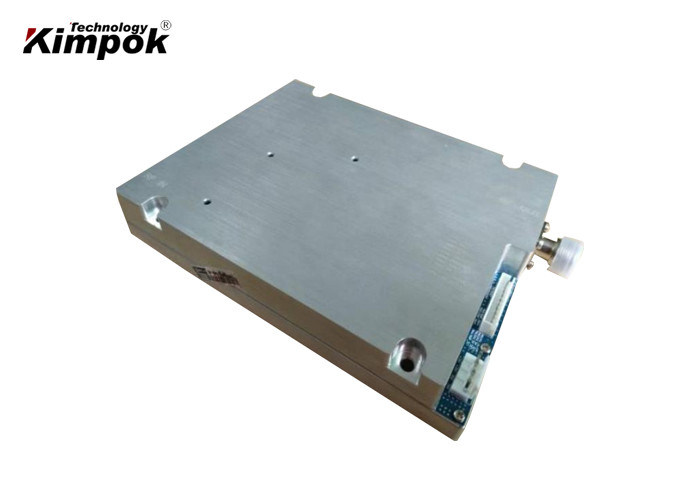

500Mhz - μικρότερο συνεχές ρεύμα του τοπικού LAN 28V μεγέθους ενισχυτών δύναμης υψηλής δύναμης RF 2400MHz
Χαρακτηριστικά γνωρίσματα:
Αριθ. Απαιτήσεις στοιχείων
| Φάσμα συχνότητας | 500-2400MHz |
| Κέρδος | ≥50dB |
| Μικρή λειότητα κέρδους σημάτων | ≤4dB |
| Λειότητα κέρδους δύναμης | ≤1.5dB |
| Ανώτατη δύναμη παραγωγής | ≥50dBm |
| Δύναμη εισαγωγής | 5-10dBm |
| Αρμονικές | 3$ες αρμονικές ≥12dBc, 2$ο harmonics≥15dBc |
| Πλαστός | >60dBc |
| Αριθμός θορύβου | 10dB |
| Εισαγωγή το /Output VSWR | ≤2 |
| Τάση εργασίας | 28VDC |
| Ήρεμο ρεύμα | <1> |
| Λειτουργώντας ρεύμα | <11a> |
| Χρόνος διακοπτών | <2us typ=""> |
| Αποδοτικότητα | ≥25% @CW |
| Λιμένας εισαγωγής RF | SMA-θηλυκός |
| Λιμένας παραγωγής RF | Ν-θηλυκός |
| Εισόδου-εξόδου σύνθετη αντίσταση | 50ohms |
| Διεπαφή παροχής ηλεκτρικού ρεύματος | Πυκνωτής τράβηγμα-πυρήνων |
| Θερμοκρασία εργασίας | -20℃~+70℃ |
| Θερμοκρασία αποθήκευσης | -30℃~+70℃ |
| Μέγεθος | 175*136*25mm |
| Βάρος | Περίπου 2kg |
| Προστασία | Μετά από το καθάρισμα προβλήματος, σφυγμός 5V σε PIN7 στο καινούριο ξεκίνημα PA
Κλείσιμο: άνω των υψηλός-VSWR, Μετά από το καθάρισμα προβλήματος, σφυγμός 5V σε PIN7 στο καινούριο ξεκίνημα PA |
| DB10 |
PIN7: Αναστοιχειοθέτηση: 5V ο σφυγμός θα ξαναξεκινούσε το PA μετά από το κλείσιμο VSWR PIN5: TEMP: Πέρα-υψηλός-θερμοκρασία συναγερμών (+3V), και κλείσιμο PA PIN2: Β: Δείκτης για τη δύναμη RF PIN8-PIN10: GND: Grounding23 DB10 PIN1: PTT: (Κρεμώντας στον αέρα ή grouding: PA ΕΠΆΝΩ +5V: PA ΜΑΚΡΙΆ) PIN6: SWR: Συναγερμός πέρα-υψηλός-VSWR (+3V), και κλείσιμο PA PIN4: VT: Δείκτης για τη θερμοκρασία PA (Vt=0.5V+TC×10mV/℃) PIN3: V+: Δείκτης για την μπροστινή δύναμη (Max: 4V) |
