Λεπτομέρειες:
|
| Όνομα: | Γραμμικός ενισχυτής δύναμης | Συχνότητα: | 851-894 MHZ ή προσαρμοσμένος |
|---|---|---|---|
| Δύναμη παραγωγής RF: | 47dBm | Τάση εργασίας: | 28VDC±1V |
| Διάσταση: | 210*92*25mm | Λειτουργώντας ρεύμα: | 5.5A |
| Υψηλό φως: | 800MHz ενισχυτής δύναμης RF,50W ενισχυτής δύναμης RF,47dBm γραμμικός ενισχυτής δύναμης |
||

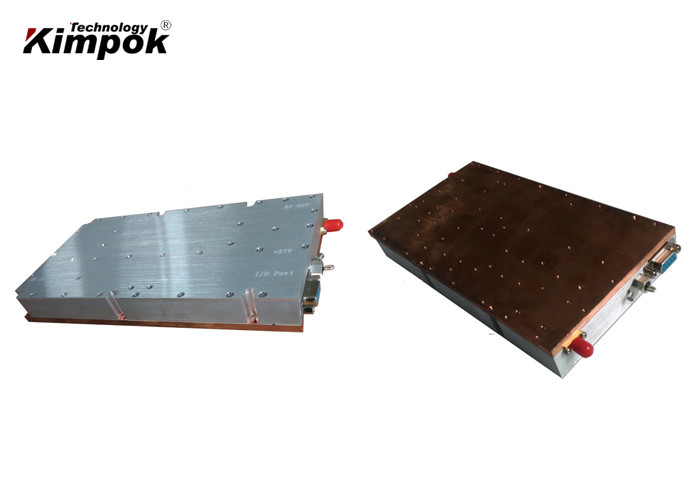

Ενισχυτής μεγάλης RF γραμμικός δύναμης με το συνεχές ρεύμα 800MHz 50W 47dBm 28V
Χαρακτηριστικά γνωρίσματα:
Κύρια προδιαγραφή:
| Αριθ. | Στοιχείο | Απαιτήσεις | |
| 1 | Φάσμα συχνότητας | 851 MHZ ~ 894 MHZ ή προσαρμοσμένος | |
| 2 | Πηγή σημάτων | ευρείας ζώνης πηγή μεγάλου θορύβου | |
| 3 | Ανώτατος ικτάλουρος | 47dBm±0.5dB (πέρα από τη συχνότητα στην ίδια θερμοκρασία) | |
| 47dBm±0.5dB (πέρα από τη θερμοκρασία στην ίδια συχνότητα) | |||
| 4 | Ο ικτάλουρος ρυθμίζει |
I/O Option1 (Προεπιλογή) |
Εάν ο πραγματικός-ικτάλουρος δεν είναι ίσος με το στόχος-ικτάλουρο σε κάθε 60 δευτερόλεπτα, η ανάγκη αξίας ATT να αυξηθεί ή να μειωθεί από το βήμα 1dB στη σειρά 0-31dB, μέχρι τον πραγματικός-ικτάλουρο είναι ίσος με το στόχος-ικτάλουρο. |
| I/O Option2 |
38-47dBm από YONLIT M&C Ο ικτάλουρος θα είναι για 37dBm χωρίς M&C |
||
| 5 | Λιμένας VSWR RF | ≤1.5 | |
| 6 | Τάση εργασίας | 28VDC±1V | |
| 7 | Λειτουργώντας ρεύμα | <5> | |
| 8 | Συνδετήρας RF | SMA-θηλυκό, 50 ωμ | |
| 9 | Διάσταση | 210*92*25mm (αποκλειστικός συνδετήρας) | |
| 10 | Λιμένας παροχής ηλεκτρικού ρεύματος | Πυκνωτής τράβηγμα-πυρήνων | |
| 11 | Θερμοκρασία εργασίας | -25-+65℃ | |
| 12 | Προστασία | Κλείσιμο περισσότερο από 75℃, αυτόματος-καινούριο ξεκίνημα λιγότερο από 50℃ | |
| Κλείσιμο όταν δύναμη περισσότερο 15W, αυτόματος-καινούριο ξεκίνημα μετά από για τη δεκαετία του '30 | |||
I/O Option1 (προεπιλογή): Παράλληλο DB15Female
| DB15Femal | Περιγραφή | IN/Out |
| PIN1 | 1dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT) | |
| PIN2 | 2dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT) | |
| PIN3 | 4dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT) | |
| PIN4 | 8dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT) | |
| PIN5 | 16dB (κρεμάστε στον αέρα ή προσθέστε 5V: Κανένα ATT Να στηρίξει: Επιτρέψτε το ATT) | |
| PIN7 | Δημόσιες σχέσεις (σειρά δύναμης, 0.05V/dB, 10dB RF, το 2-2.3V@40dBm) | Έξω |
| PIN10 | Pf (μπροστινή σειρά δύναμης, 0.05V/dB, 20dB RF, το 2-2.3V@47dBm) | Έξω |
| PIN11 | Το EN (5V: PA ΜΑΚΡΙΆ Κρεμάστε στον αέρα ή να στηρίξει: PA ΕΠΆΝΩ) | |
| PIN12 | TA (συναγερμός θερμοκρασίας, συναγερμός: 5V, κανονικά: 0V) | Έξω |
| PIN13 | VA (συναγερμός VSWR, συναγερμός: 5V, κανονικά: 0V) | Έξω |
| PIN14 | TC (θερμοκρασία: 0.01V/1℃, 0.75V @25 ℃) | Έξω |
| PIN15 | GND | GND |
I/O επιλογή 2: DB9Female για YONLIT M&C
| DB9Female | Περιγραφή | IN/Out |
| PIN1 | PA στο δείκτη 4.9V | Έξω |
| PIN3 | Εξωτερικός έλεγχος ALC, εισαγμένη σειρά 0-5V) | |
| PIN4 | Παροχή ηλεκτρικού ρεύματος 5V | Έξω |
| PIN5 | Pf (μπροστινή δύναμη RF, Max: 0-5V, 20dB χτύπησε) | Έξω |
| PIN6 | Το EN (5V: PA ΜΑΚΡΙΆ Κρεμάστε στον αέρα ή να στηρίξει: PA ΕΠΆΝΩ) | |
| PIN7 | TA (συναγερμός θερμοκρασίας, συναγερμός: 5V, κανονικά: 0V) | Έξω |
| PIN8 | VA (συναγερμός VSWR, συναγερμός: 5V, κανονικά: 0V) | Έξω |
| PIN9 | GND | GND |
