Λεπτομέρειες:
|
| Διαμόρφωση: | COFDM | Συχνότητα: | 250MHz-1500MHz |
|---|---|---|---|
| Κρυπτογράφηση: | AES128/256bits | Τηλεοπτική συμπίεση: | H.264/H.265 |
| Εισαγωγή στοιχείων: | RS232/RS485/TTL | ΣΥΝΕΧΗΣ εισαγωγή: | DC5V~DC14V |
| Υψηλό φως: | 1080P ενότητα συσκευών αποστολής σημάτων RF,Ενότητα συσκευών αποστολής σημάτων CVBS RF,Ενότητα μακροχρόνιας σειράς COFDM |
||

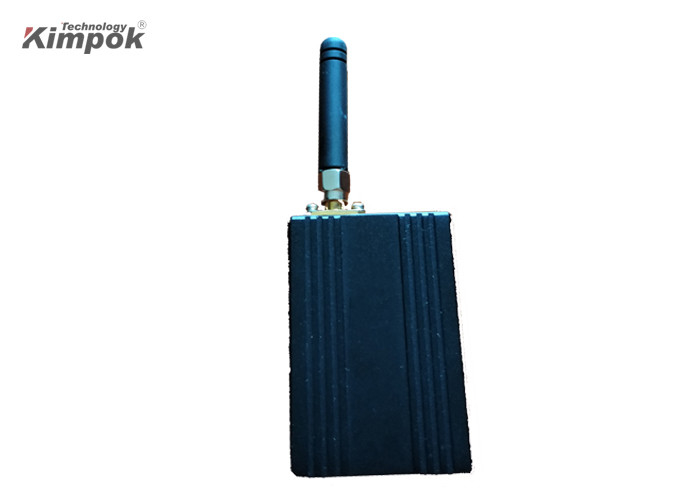

ασύρματος τηλεοπτικός πίνακας συσκευών αποστολής σημάτων ενότητας 1080P HD COFDM με την παραγωγή CVBS
Εισαγωγή ενότητας συσκευών αποστολής σημάτων:
Η ασύρματη τηλεοπτική ενότητα συσκευών αποστολής σημάτων COFDM HD με το μικρό όγκο και τη χαμηλής ισχύος κωδικοποίησή της κατανάλωσης και συμπίεσης H.264, τη διαμόρφωση COFDM, το ιδιαίτερα ενσωματωμένο ενσωματωμένο σχέδιο, τη single-chip ψηφιακή τεχνολογία επεξεργασίας διαμόρφωσης και το ultra-linear ψηφιακό σχέδιο προ-διαστρεβλώσεων (ψηφιακό Predistortion) RF, που συνδυάζουν ψηφιακό συλλαμβάνει, παραγωγή κωδικοποίησης, διαμόρφωσης και πλήρης-ταινιών RF σε μια που υποστηρίζει πλήρως τη μετάδοση 1080P HD.
Για την ψηφιακή ζωντανή ραδιοφωνική μετάδοση HD, η υπεράσπιση, δημόσια ασφάλεια, όπλισε την αστυνομία, ασφάλεια και άλλοι τομείς των εφαρμογών, άριστο σχέδιο KP-AHDBD01 μπορούν να σας βοηθήσουν καταλληλότερη και αποδοτική ολοκλήρωση του τυποποιημένου HD ασύρματου τηλεοπτικού εξοπλισμού μετάδοσης COFDM.
Χαρακτηριστικά γνωρίσματα προϊόντων:
1. Διαμόρφωση COFDM
2. πίνακας συσκευών αποστολής σημάτων 1080P HD
3. H.264/H.265 τηλεοπτική συμπίεση
4. Τμηματικοί λιμένες AHD και RS232/RS485/TTL
5. Χαμηλής ισχύος κατανάλωση
Προδιαγραφή προϊόντων:
| ΣΥΝΕΧΗΣ εισαγωγή | DC5V~DC14V |
| Λειτουργώντας ρεύμα | ≤0.6A DC12V |
| Παραγωγή φάσματος συχνότητας | 250MHz-1500MHz, ή μπορεί να προσαρμοστεί σύμφωνα με το αίτημα του πελάτη. |
| Διαμόρφωση | COFDM |
| Εύρος ζώνης RF | 2/4/6/8MHz (διευθετήσιμος) |
| SHG | >52dBc |
| Κρυπτογράφηση | AES128/256bits |
| Αστερισμός | QPSK, 16QAM, 64QAM |
| FEC | 1/2,2/3,3/4,5/6, 7/8 |
| Διάστημα φρουράς | 1/32,1/16,1/8,1/4 |
| Μεταφορέας | 2K, 4K, 8K |
| Λειότητα | Πλήρες band≤2dB, 8MHz≤0.5dB |
| CNR (στάθμιση) | 58dB |
| Κεκλιμένος τομέας SNR (αζύγιστος) | ≥50dB |
| Ισορροπημένη ακουστική σειρά εισαγωγής | Vmax=±15V |
| Θιγμένη ακουστική σειρά εισαγωγής | Vmax=3Vpp |
| HD διεπαφή | AHD |
| Τηλεοπτική συμπίεση | H.265/H.264 |
| Διεπαφή στοιχείων | RS232/RS485/TTL, μέχρι 115200bps |
| Κρυπτογράφηση | AES βασικό ανακάτωμα 128/265 μπιτ/ALLTECH |
| Πρότυπα | SMPTE 425M (επίπεδο Α και επίπεδο Β), SMPTE 424M, SMPTE 292, SMPTE 259m-γ SMPTE 272M SMPTE 299M |
| Σειρά εισαγωγής | 800±80 (MV) |
| Πρωτόκολλο HDCP | Ναι |
| AV ποσοστό | 64, 96,112,128,160,192,224,256,320,384Kbps (διευθετήσιμο) |
| Ακουστικός τρόπος κωδικοποίησης | MPEG1 Layer2 |
| CBER | <2> |
| Τηλεοπτικό ψήφισμα | Μέγιστο 1920×1080P/I@ 60P |
| Τηλεοπτική κωδικοποίηση | H.264 |
| Τηλεοπτικό ποσοστό | 500kbps-16.68Mbps (autoadaptation) |
| Σχήμα | YCbCr4: 2:2 |
| OperatingTemperature | -25℃~55℃ |
| Θερμοκρασία αποθήκευσης | -40℃~70℃ |
| Χαρακτηριστικά εμφάνισης | |
| Διάσταση | 44*65*12mm |
| Βάρος | 20g |
Ενότητα δεκτών:
Προδιαγραφή ενότητας δεκτών:
| Συχνότητα | 170MHz~1500MHz |
| Εύρος ζώνης | 2/3/4/5/6/7/8MHz (επιλογή) |
| Επίπεδο εισαγωγής RF | -94dBm~0dBm (8M) /- 98dBm~0dBm (2M) |
| Σύνθετη αντίσταση εισαγωγής RF | 50Ω |
| Τύπος εισαγωγής RF | Τύπος Ν |
| Διαμόρφωση | COFDM |
| Αστερισμός | QPSK, 16QAM, 64QAM (ΔΙΕΥΘΕΤΉΣΙΜΟ) |
| FEC | 1/2,2/3,3/4,5/6,7/8 (διευθετήσιμος) |
| Μεταφορέας | 2k |
| Διάστημα φρουράς | 1/32,1/16,1/8,1/4 (διευθετήσιμος) |
| Τηλεοπτική κωδικοποίηση | H.264 |
| Τηλεοπτικό ψήφισμα | 1920*1080P/το I@60fps |
| Ακουστική παραγωγή | Στερεοφωνική ανισορροπία 300/200mv |
| AV παραγωγή | HDMI, AV, Ethernet |
| Τάση εργασίας | AC220V/DC12V <1A |
| θερμοκρασία εργασίας | -20℃~+50℃ |
| Διάσταση | 129*90*17mm |
| Βάρος | 25g |
